Bản vẽ sân cầu lông là gì?
Bản vẽ sân cầu lông là tài liệu kỹ thuật cốt lõi thể hiện đầy đủ cấu trúc, kích thước và cách bố trí của một sân cầu lông theo tiêu chuẩn quốc tế do Liên đoàn Cầu lông Thế giới (BWF) ban hành. Tài liệu này giúp quá trình thi công sân diễn ra chính xác, đồng bộ và đảm bảo sân đáp ứng đúng yêu cầu về an toàn cũng như trải nghiệm thi đấu.
Khác với sơ đồ minh họa thông thường, bản vẽ sân cầu lông cung cấp toàn bộ dữ liệu cần thiết cho việc xây dựng và kiểm soát chất lượng sân, bao gồm:
- Kích thước tổng thể sân được xác định rõ ràng theo từng hình thức thi đấu nhằm tránh sai lệch trong quá trình thi công.
- Bố trí các vạch kẻ thi đấu thể hiện chính xác vị trí vạch phát cầu, biên dọc, biên ngang và đường kẻ trung tâm theo chuẩn BWF.
- Khoảng cách an toàn xung quanh sân được quy định cụ thể để hạn chế va chạm và đảm bảo không gian di chuyển cho người chơi.
- Vị trí lưới và cột lưới được thể hiện rõ nhằm đảm bảo chiều cao lưới và khoảng cách lắp đặt đúng tiêu chuẩn kỹ thuật.
- Thông tin về vật liệu mặt sân và hệ thống phụ trợ giúp lựa chọn bề mặt thi đấu phù hợp với mục đích sử dụng và điều kiện thực tế.
Nhờ có bản vẽ sân cầu lông chi tiết, chủ đầu tư và đơn vị thi công có thể triển khai xây dựng sân đúng chuẩn, hạn chế phát sinh chi phí và đảm bảo sân đáp ứng tốt nhu cầu luyện tập cũng như tổ chức thi đấu.
👉Xem thêm: Thi Công Sân Cầu Lông Đạt Chuẩn: Quy Trình, Vật Liệu Và Chi Phí Chi Tiết
Vai trò và tiêu chuẩn của bản vẽ sân cầu lông
Vai trò của bản vẽ sân cầu lông
Bản vẽ sân cầu lông đóng vai trò là nền tảng kỹ thuật giúp toàn bộ quá trình thi công, giám sát và nghiệm thu sân được triển khai chính xác và đồng bộ. Việc sử dụng bản vẽ đúng chuẩn giúp hạn chế sai sót kỹ thuật, đảm bảo sân phù hợp cho luyện tập lâu dài và tổ chức thi đấu theo quy định.
Bản vẽ sân cầu lông giúp:
- Đảm bảo sân được xây dựng đúng tiêu chuẩn của Liên đoàn Cầu lông Thế giới (BWF) nhằm đáp ứng yêu cầu kỹ thuật cho thi đấu chính thức.
- Giúp đội ngũ thi công triển khai công việc nhanh chóng và chính xác nhờ có đầy đủ thông số kích thước và vị trí bố trí chi tiết.
- Hạn chế sai sót và chi phí phát sinh trong quá trình xây dựng bằng cách kiểm soát tốt từng hạng mục ngay từ giai đoạn thiết kế.

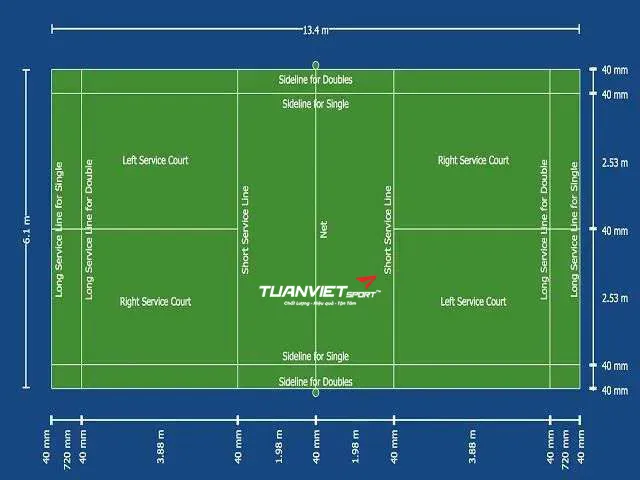

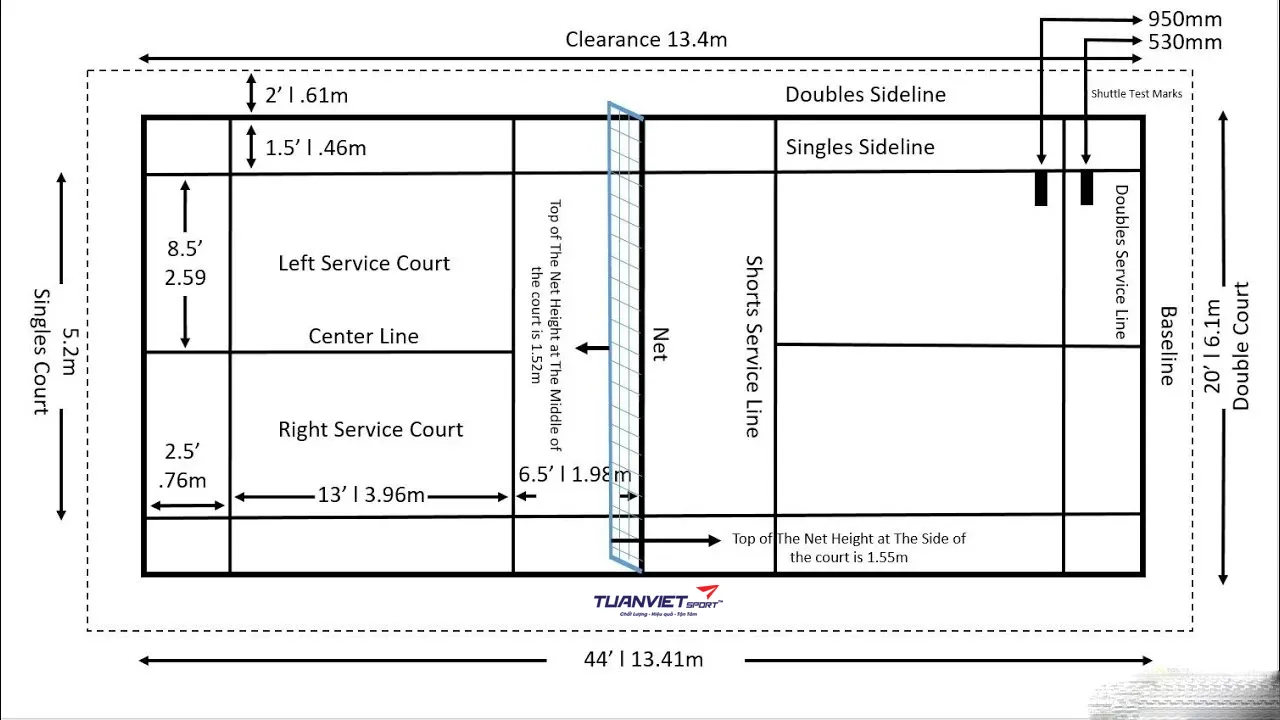

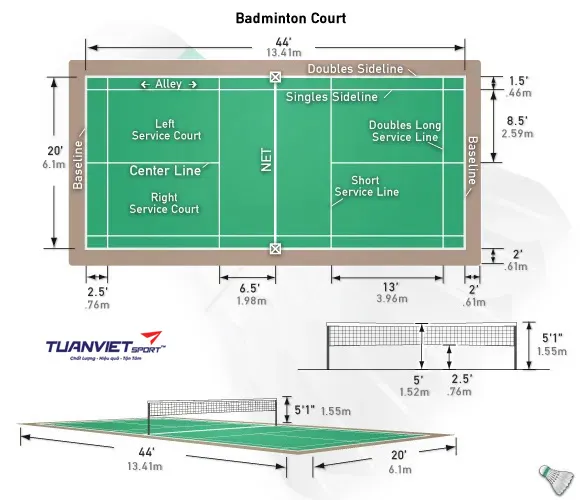

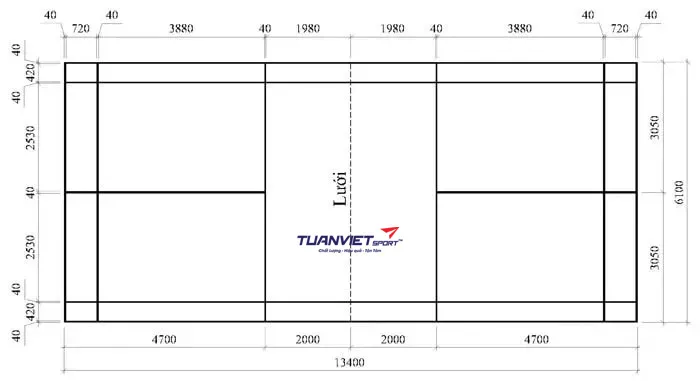

Kích thước sân cầu lông theo tiêu chuẩn quốc tế
Theo quy định của BWF, bản vẽ sân cầu lông cần thể hiện rõ các kích thước chuẩn nhằm đảm bảo tính công bằng, an toàn và trải nghiệm thi đấu đồng nhất. Các thông số này là cơ sở bắt buộc khi thiết kế, thi công hoặc cải tạo sân cầu lông.
Theo tiêu chuẩn quốc tế, bản vẽ cần thể hiện rõ:
- Chiều dài sân là 13.40 m và được áp dụng chung cho cả đánh đơn và đánh đôi.
- Chiều rộng sân đánh đôi là 6.10 m để đảm bảo không gian thi đấu cho hai người mỗi bên.
- Chiều rộng sân đánh đơn là 5.18 m và hẹp hơn so với sân đánh đôi.
- Vạch phát cầu ngắn được kẻ cách lưới 1.98 m nhằm kiểm soát điểm phát cầu hợp lệ.
- Vạch phát cầu dài trong đánh đơn được kẻ cách đường biên cuối sân 0.76 m theo quy định BWF.
- Đường biên ngang cuối sân nằm sát mép ngoài của khu vực thi đấu được xác định trong bản vẽ.
Ngoài kích thước tổng thể, bản vẽ sân cầu lông còn thể hiện:
- Khu vực phát cầu được phân chia rõ ràng để tránh nhầm lẫn khi thi đấu.
- Đường kẻ trung tâm giúp xác định chính xác khu vực phát cầu bên trái và bên phải.
- Vị trí cột lưới và chiều cao lưới được thể hiện cụ thể để đảm bảo đúng chuẩn kỹ thuật thi đấu.
👉Đọc thêm: Cách vẽ sân cầu lông đạt chuẩn quốc tế theo quy định BWF
Các yếu tố quan trọng trong bản vẽ sân cầu lông
Chất liệu mặt sân
Chất liệu mặt sân là yếu tố ảnh hưởng trực tiếp đến độ bám, độ an toàn và khả năng sử dụng lâu dài của sân cầu lông. Vì vậy, trong bản vẽ sân cầu lông, thông tin về mặt sân cần được thể hiện rõ để lựa chọn vật liệu phù hợp với điều kiện sử dụng và ngân sách.
Một số chất liệu mặt sân phổ biến thường được ghi chú trong bản vẽ gồm:
- Thảm PVC được sử dụng phổ biến cho sân cầu lông trong nhà nhờ độ đàn hồi tốt và khả năng giảm chấn khi di chuyển.
- Sàn gỗ chuyên dụng phù hợp cho sân thi đấu chuyên nghiệp nhờ độ bám ổn định và cảm giác đánh cầu chuẩn xác.
- Xi măng hoặc bê tông thường được dùng cho sân ngoài trời do độ bền cao và khả năng chịu tác động của thời tiết.
- Việc ghi rõ chất liệu mặt sân trong bản vẽ giúp quá trình thi công diễn ra đúng định hướng và hạn chế thay đổi phát sinh.
Hệ thống chiếu sáng
Hệ thống chiếu sáng là yếu tố bắt buộc đối với sân cầu lông trong nhà nhằm đảm bảo tầm nhìn và hiệu suất thi đấu. Trong bản vẽ sân cầu lông, vị trí lắp đặt đèn và mức độ chiếu sáng cần được thể hiện rõ ràng để tránh hiện tượng chói hoặc thiếu sáng.
- Độ rọi ánh sáng được khuyến nghị trong khoảng 300-500 lux nhằm đảm bảo ánh sáng đồng đều và không gây mỏi mắt cho người chơi.
- Vị trí đèn chiếu sáng cần được bố trí hợp lý trong bản vẽ để hạn chế bóng đổ và không làm khuất tầm nhìn khi cầu bay cao.
Khoảng cách an toàn xung quanh sân
Khoảng cách an toàn xung quanh sân cầu lông giúp đảm bảo không gian di chuyển và hạn chế chấn thương khi người chơi bật nhảy hoặc di chuyển nhanh. Đây là yếu tố quan trọng cần được thể hiện rõ trong bản vẽ ngay từ giai đoạn thiết kế.
- Khoảng cách an toàn tối thiểu 2 m xung quanh sân giúp người chơi di chuyển thoải mái và tránh va chạm với tường hoặc vật cản.
- Vùng đệm an toàn được xác định trong bản vẽ giúp đơn vị thi công bố trí không gian sân hợp lý và đúng tiêu chuẩn.
Lưới và cột lưới
Lưới và cột lưới là hạng mục kỹ thuật ảnh hưởng trực tiếp đến tính hợp lệ của sân cầu lông khi đưa vào sử dụng. Do đó, các thông số này cần được thể hiện chính xác trong bản vẽ sân cầu lông.
- Chiều cao lưới ở giữa sân được quy định là 1.524 m theo tiêu chuẩn thi đấu quốc tế.
- Chiều cao lưới tại vị trí cột lưới là 1.55 m nhằm đảm bảo độ căng và độ ổn định của lưới trong quá trình thi đấu.
Có thể tìm bản vẽ sân cầu lông ở đâu?
Bản vẽ sân cầu lông có thể được tham khảo từ nhiều nguồn khác nhau, tuy nhiên không phải nguồn nào cũng đảm bảo đúng tiêu chuẩn kỹ thuật và dễ áp dụng vào thực tế thi công. Việc lựa chọn đúng nguồn bản vẽ giúp tiết kiệm thời gian, hạn chế sai sót và đảm bảo sân đáp ứng yêu cầu sử dụng lâu dài.
Một số nguồn phổ biến để tìm bản vẽ sân cầu lông gồm:
- Các website chuyên về cầu lông và thi công sân thể thao thường cung cấp bản vẽ mẫu kèm thông số kỹ thuật cơ bản.
- Đơn vị xây dựng và thi công sân cầu lông chuyên nghiệp có khả năng cung cấp bản vẽ chi tiết, phù hợp với điều kiện không gian thực tế.
- Tài liệu kỹ thuật từ các tổ chức thể thao thường đảm bảo độ chính xác cao và tuân thủ đầy đủ tiêu chuẩn quốc tế.
- Những nguồn này giúp người dùng dễ dàng tiếp cận bản vẽ đúng chuẩn và thuận tiện cho quá trình triển khai thi công.
Những lưu ý khi sử dụng bản vẽ sân cầu lông
Sở hữu bản vẽ sân cầu lông đúng chuẩn là chưa đủ, việc sử dụng và áp dụng bản vẽ đúng cách mới quyết định chất lượng sân sau khi hoàn thiện. Trước khi thi công, cần rà soát kỹ các yếu tố kỹ thuật và điều kiện thực tế để tránh phát sinh rủi ro.
Khi sử dụng bản vẽ sân cầu lông, bạn cần lưu ý:
- Kiểm tra kỹ các thông số trong bản vẽ để đảm bảo tuân thủ đúng tiêu chuẩn của Liên đoàn Cầu lông Thế giới (BWF).
- Lựa chọn đơn vị thi công có kinh nghiệm thực tế nhằm đảm bảo bản vẽ được triển khai chính xác và đồng bộ.
- Điều chỉnh linh hoạt theo không gian thực tế nhưng vẫn phải giữ đúng tỷ lệ sân và khoảng cách an toàn theo quy định.
- Việc tuân thủ các lưu ý này giúp bản vẽ sân cầu lông phát huy đúng vai trò và đảm bảo sân đạt chất lượng sử dụng lâu dài.
Kết luận
Bản vẽ sân cầu lông là nền tảng quan trọng giúp quá trình thi công sân diễn ra chính xác, an toàn và đúng tiêu chuẩn quốc tế. Việc hiểu rõ các yếu tố kỹ thuật trong bản vẽ như kích thước, mặt sân, chiếu sáng và khoảng cách an toàn sẽ giúp hạn chế sai sót và tối ưu chi phí xây dựng. Nếu bạn đang tìm giải pháp thiết kế và thi công sân cầu lông bài bản, Tuấn Việt Sport là đơn vị đáng tin cậy để tư vấn và triển khai phù hợp với nhu cầu thực tế.
