Lỗi thi công sàn cao su EPDM thường gặp và cách xử lý hiệu quả

Các lỗi thi công sàn cao su EPDM thường gặp nhất

Phần lớn lỗi của sàn cao su EPDM không đến từ vật liệu mà xuất phát từ sai lệch trong kiểm soát thi công, đặc biệt ở hai điểm: tỷ lệ keo chất lượng trộn và điều kiện môi trường (nhiệt độ, độ ẩm). Những sai lệch này làm gián đoạn quá trình liên kết giữa hạt cao su và keo PU, dẫn đến hỏng bề mặt chỉ sau thời gian ngắn sử dụng.

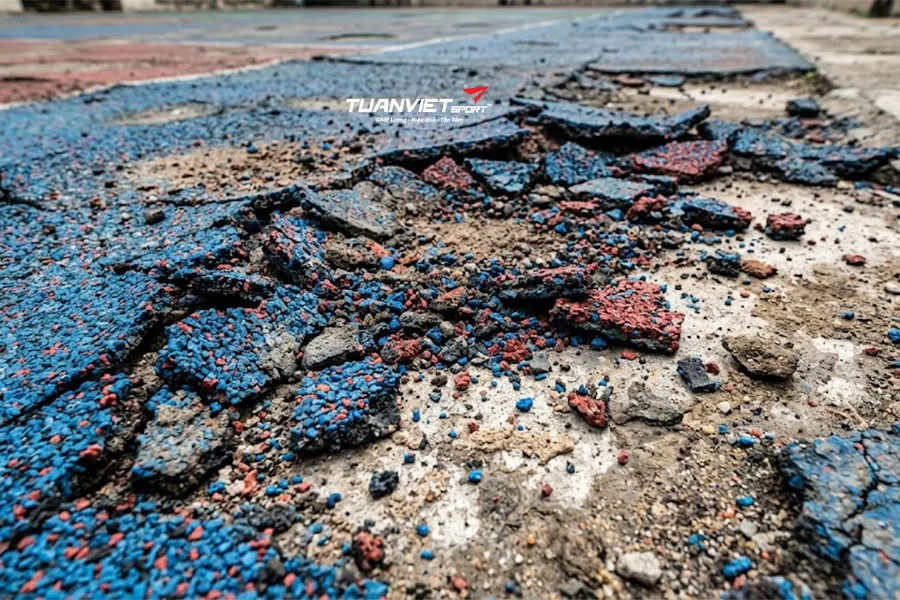

Hạt cao su bị vỡ vụn và bong tróc

Hiện tượng hạt cao su bị rời rạc xảy ra khi liên kết giữa hạt EPDM và keo PU không đủ lực bám, khiến lớp mặt mất tính toàn khối ngay từ đầu.

Nguyên nhân cốt lõi (theo cơ chế liên kết)

• Tỷ lệ keo PU không đủ (< 20%)

  • Keo không đủ để bao phủ toàn bộ bề mặt hạt → tạo “liên kết điểm” thay vì “liên kết màng”
  • Các hạt chỉ dính cục bộ → dễ tách rời khi có lực ma sát
• Keo bị loãng trong môi trường nhiệt cao

  • Ở nhiệt độ cao, độ nhớt keo giảm → keo chảy xuống đáy
  • Lớp trên bị “thiếu keo giả” → nhìn đủ nhưng thực tế không kết dính
• Trộn không đều hoặc sai thiết bị

  • Thời gian trộn < 3 phút → keo chưa phủ đều
  • Máy trộn không đúng công suất → tạo vùng “khô keo”
• Hạt cao su dính bụi hoặc tạp chất

  • Lớp bụi hoạt động như “lớp ngăn cách”
  • Làm giảm đáng kể khả năng bám dính hóa học của keo PU

Hệ quả thực tế (ảnh hưởng dài hạn)

• Bề mặt xuống cấp nhanh chỉ sau vài tháng
• Xuất hiện bụi cao su rời, ảnh hưởng trải nghiệm và vệ sinh
• Giảm độ an toàn (shock absorption không còn đồng đều)
• Không đủ điều kiện bảo hành do lỗi thi công

Cách xử lý và phục hồi

• Với lỗi nhẹ (chưa lan rộng):

  • Phủ lớp keo polyurethane pha loãng để tái liên kết bề mặt
  • Tăng độ bám giữa các hạt còn lại
• Với yêu cầu thẩm mỹ cao:

  • Sử dụng keo aliphatic
  • Giữ màu ổn định
  • Tránh hiện tượng ngả vàng do UV

Hiện tượng nổi bọt trên bề mặt sàn

Nổi bọt xảy ra khi phản ứng đóng rắn của keo PU bị gián đoạn bởi nước hoặc độ ẩm, tạo ra khí CO₂ và hình thành các bọt khí trong cấu trúc bề mặt.

Nguyên nhân cốt lõi (theo phản ứng hóa học)

• Hạt cao su bị ướt trước khi trộn

  • Nước phản ứng với isocyanate trong keo PU
  • Sinh khí → tạo bọt ngay trong quá trình curing
• Độ ẩm không khí cao (> 75%)

  • Tăng tốc phản ứng ngoài kiểm soát
  • Gây đóng rắn không đồng đều giữa các lớp
• Mưa ngay sau khi thi công

  • Nước xâm nhập khi keo chưa ổn định
  • Tạo bọt từ bên trong lớp mặt
• Phun nước để “đẩy nhanh khô” (sai kỹ thuật)

  • Làm phản ứng diễn ra quá nhanh
  • Tạo cấu trúc bọt thay vì liên kết đặc

Hệ quả dễ nhận thấy

• Bề mặt xuất hiện bọt nhỏ như bọt xà phòng
• Giảm độ đặc và độ bền cơ học
• Dễ dẫn đến bong tróc thứ cấp sau một thời gian

Cách phòng tránh hiệu quả

• Kiểm soát vật liệu:

  • Bảo quản hạt EPDM trong môi trường khô
  • Không sử dụng vật liệu có dấu hiệu ẩm
• Kiểm soát môi trường:

  • Không thi công khi độ ẩm > 75%
  • Tránh thi công trước thời điểm có mưa
• Kiểm soát quy trình:

  • Tuyệt đối không phun nước
  • Sử dụng đúng loại keo theo điều kiện thời tiết
• Bảo vệ sau thi công:

  • Che phủ bề mặt trong 12-24 giờ đầu
  • Tránh tiếp xúc nước khi keo chưa đóng rắn hoàn toàn

>>>Tham khảo bài viết: Kinh nghiệm chọn hạt EPDM chất lượng cho sân trường và công viên

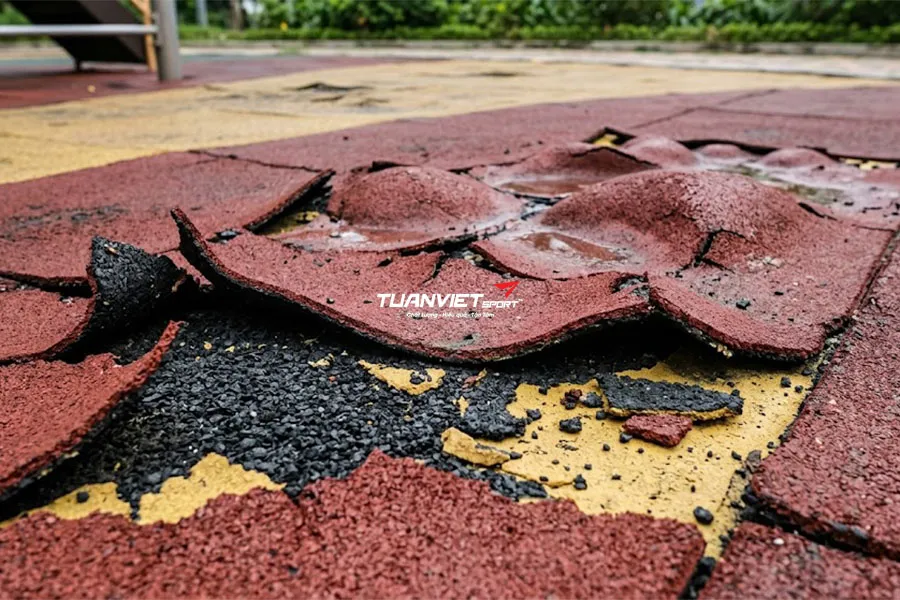

Lỗi bong tróc và phồng rộp giữa các lớp

Bong tróc và phồng rộp xảy ra khi lớp cao su EPDM không tạo được liên kết bền với nền hạ, dẫn đến tách lớp hoặc hình thành túi khí bên dưới. Đây là lỗi có chi phí khắc phục cao vì thường phải bóc bỏ toàn bộ lớp mặt nếu diện tích hư hỏng lớn.

Nguyên nhân gây bong tróc và phồng rộp

Nguyên nhân cốt lõi đến từ việc mất liên kết giữa nền hạ và lớp cao su, thường liên quan trực tiếp đến độ ẩm, bề mặt và lớp trung gian (primer). Theo kinh nghiệm thi công thực tế, hơn 65% lỗi bong tróc xuất hiện trong 1-2 tháng đầu đều liên quan đến nền chưa đạt chuẩn.

• Nền bê tông chưa đủ 21-28 ngày bảo dưỡng khiến độ ẩm còn cao và chưa ổn định kết cấu.
• Độ ẩm nền vượt 5% làm gián đoạn phản ứng đóng rắn của keo PU và giảm khả năng bám dính.
• Không sử dụng lớp primer khiến lực liên kết giữa nền và lớp EPDM giảm tới 50-70%.
• Bề mặt nền còn bụi mịn, dầu mỡ hoặc không được tạo nhám làm giảm độ bám cơ học.

Hệ quả dễ nhận thấy trong thực tế sử dụng

Khi liên kết bị phá vỡ, lỗi sẽ không xuất hiện ngay lập tức mà thường phát triển sau một thời gian ngắn sử dụng hoặc thay đổi thời tiết. Điều này khiến nhiều chủ đầu tư nhầm lẫn với lỗi vật liệu thay vì lỗi thi công.

• Xuất hiện các vùng phồng rộp cục bộ, ấn xuống có cảm giác rỗng bên dưới.
• Lớp cao su bị bong từng mảng, đặc biệt tại khu vực chịu lực hoặc đọng nước.
• Nước và không khí xâm nhập vào bên dưới làm lỗi lan rộng theo thời gian.
• Tuổi thọ công trình giảm mạnh, có thể hư hỏng chỉ sau 3-6 tháng sử dụng.

Cách phòng tránh hiệu quả theo tiêu chuẩn thi công

Để ngăn ngừa bong tróc, cần kiểm soát đồng thời độ ẩm nền – xử lý bề mặt – lớp primer, thay vì xử lý riêng lẻ từng yếu tố. Các đội thi công chuyên nghiệp thường áp dụng quy trình kiểm tra trước khi thi công để giảm rủi ro xuống dưới 5%.

• Đo độ ẩm nền bằng thiết bị chuyên dụng và đảm bảo luôn < 5% trước khi thi công.
• Chỉ thi công khi nền bê tông đạt tối thiểu 28 ngày tuổi hoặc đã xử lý chống ẩm.
• Vệ sinh nền bằng máy mài và máy thổi bụi để đạt độ sạch và độ nhám tiêu chuẩn.
• Phủ primer đồng đều và chờ đến trạng thái dính nhẹ (tacky) trước khi đổ lớp EPDM.

>>>Đọc thêm: Bảo trì vệ sinh sàn EPDM đúng cách để tăng độ bền và an toàn

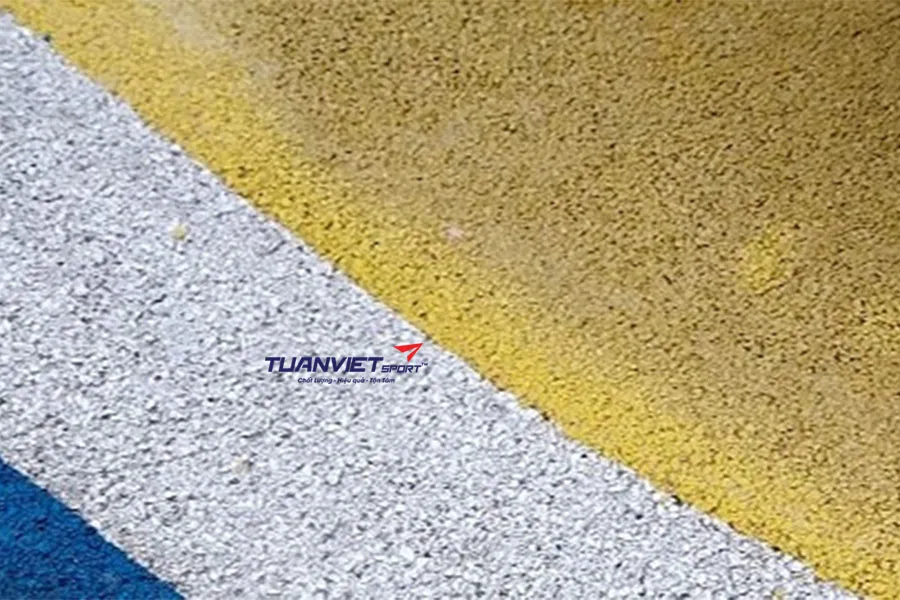

Bề mặt sàn không đều màu và loang lổ

Bề mặt sàn EPDM bị loang màu là dấu hiệu của sự mất kiểm soát trong quá trình trộn vật liệu và phản ứng keo, không chỉ ảnh hưởng thẩm mỹ mà còn phản ánh chất lượng thi công. Trong thực tế, lỗi này xuất hiện ở khoảng 30-40% công trình ngoài trời khi không chuẩn hóa quy trình trộn và kiểm soát vật liệu.

Nguyên nhân gây loang màu và không đồng nhất

Nguyên nhân chính đến từ sự sai lệch giữa các mẻ trộn và sự biến đổi của vật liệu dưới tác động môi trường. Đặc biệt, trong các công trình thi công kéo dài nhiều giờ, sai số nhỏ sẽ tích lũy và thể hiện rõ trên bề mặt hoàn thiện.

• Chênh lệch 1-2% tỷ lệ keo giữa các mẻ cũng đủ làm thay đổi độ đậm nhạt của màu.
• Trộn không đồng nhất hoặc thời gian trộn < 3 phút khiến hạt không được phủ keo đều.
• Sử dụng keo PU không kháng UV làm bề mặt ngả vàng sau 2-4 tuần dưới ánh nắng.
• Hạt cao su bị ẩm (> 8-10%) làm thay đổi phản ứng đóng rắn và độ hiển thị màu.

Hệ quả dễ nhận thấy sau khi hoàn thiện

Lỗi loang màu thường không xuất hiện ngay mà rõ dần sau khi sàn khô hoàn toàn hoặc sau vài ngày tiếp xúc môi trường. Điều này khiến nhiều chủ đầu tư khó phát hiện sớm trong quá trình nghiệm thu.

• Bề mặt xuất hiện các vùng màu đậm nhạt không đồng đều theo từng mảng.
• Khu vực có ánh nắng trực tiếp bị xỉn màu hoặc ngả vàng nhanh hơn.
• Tính thẩm mỹ giảm rõ rệt, đặc biệt với sân chơi và khu vực công cộng.
• Khó khắc phục cục bộ, thường phải xử lý lại diện rộng nếu sai lệch lớn.

Cách phòng tránh hiệu quả theo tiêu chuẩn thi công

Để đảm bảo màu sắc đồng nhất, cần kiểm soát chặt chẽ từ khâu định lượng đến lựa chọn vật liệu và điều kiện thi công. Các đội thi công có kinh nghiệm thường chuẩn hóa quy trình để giữ sai lệch màu dưới 5% trên toàn bộ bề mặt.

• Sử dụng cân điện tử để đảm bảo tỷ lệ trộn chính xác 100% cho từng mẻ.
• Duy trì thời gian trộn tối thiểu 3-5 phút bằng máy trộn chuyên dụng.
• Sử dụng keo PU aliphatic kháng UV cho toàn bộ khu vực ngoài trời.
• Bảo quản hạt EPDM trong môi trường khô và kiểm tra độ ẩm trước khi trộn.

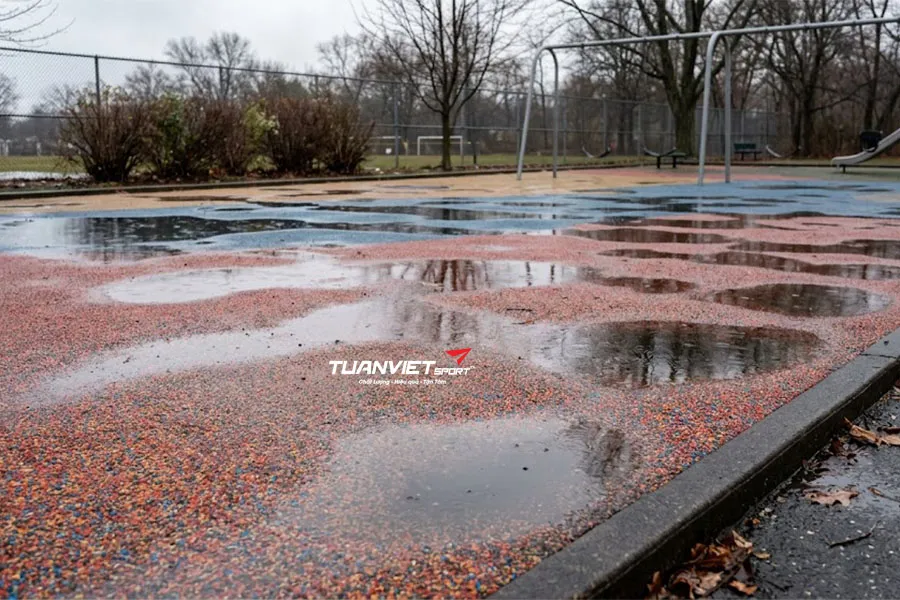

Sàn bị đọng nước sau khi thi công

Sàn EPDM bị đọng nước là dấu hiệu của lỗi thiết kế và thi công nền hạ, không phải do vật liệu. Nếu không xử lý đúng, nước đọng sẽ làm giảm tuổi thọ sàn và tăng nguy cơ bong tróc trong thời gian ngắn.

Nguyên nhân khiến sàn không thoát nước

Nguyên nhân chính đến từ việc không đảm bảo độ dốc thoát nước và sai lệch cao độ khi thi công, khiến nước không thể di chuyển ra khỏi bề mặt. Trong thực tế, khoảng 25–30% công trình ngoài trời gặp lỗi này do bỏ qua bước kiểm tra nền trước thi công.

• Nền hạ không đạt độ dốc tiêu chuẩn 0.8-1% khiến nước không có hướng thoát.
• Cao độ nền không đồng đều tạo ra các điểm trũng cục bộ tích nước.
• Thi công lớp EPDM không đều tay làm sai lệch độ dày và bề mặt hoàn thiện.
• Không kiểm tra mặt phẳng bằng thước dài trước khi thi công lớp cao su.

Hệ quả dễ nhận thấy trong quá trình sử dụng

Hiện tượng đọng nước thường xuất hiện ngay sau những trận mưa đầu tiên, nhưng tác động lâu dài mới là vấn đề đáng chú ý. Nước đọng kéo dài sẽ ảnh hưởng trực tiếp đến cả thẩm mỹ và độ bền kết cấu sàn.

• Xuất hiện các vũng nước trên bề mặt sau mưa hoặc vệ sinh.
• Bề mặt dễ bám rêu mốc, gây trơn trượt và mất an toàn khi sử dụng.
• Nước thấm ngược xuống dưới làm tăng nguy cơ bong tróc và phồng rộp.
• Tuổi thọ sàn giảm từ 20-30% nếu tình trạng đọng nước kéo dài.

Cách phòng tránh hiệu quả theo tiêu chuẩn thi công

Để tránh đọng nước, cần kiểm soát ngay từ giai đoạn xử lý nền hạ và trong suốt quá trình thi công lớp EPDM. Các đội thi công chuyên nghiệp luôn kiểm tra cao độ liên tục để đảm bảo sai số dưới 3mm trên mỗi 2m chiều dài.

• Thiết kế và kiểm tra độ dốc nền đạt chuẩn 0.8-1% trước khi thi công.
• Sử dụng thước tầm 2-3m để kiểm tra độ phẳng và phát hiện điểm trũng.
• Thi công lớp EPDM bằng bàn xoa chuyên dụng để đảm bảo bề mặt đồng đều.
• Kiểm tra lại cao độ ngay trong quá trình thi công để điều chỉnh kịp thời.

>>>Xem thêm: Hướng dẫn chăm sóc sàn cao su EPDM chuyên nghiệp cho đơn vị thi công

Xuất hiện vết nứt sau thời gian sử dụng

Vết nứt trên sàn EPDM không phải là lỗi của lớp cao su mà là hệ quả trực tiếp từ biến dạng hoặc hư hỏng của nền hạ bên dưới. Khi nền bê tông mất ổn định hoặc không có cơ chế giãn nở, lực sẽ truyền lên lớp EPDM và gây nứt bề mặt.

Nguyên nhân gây nứt bề mặt sàn EPDM

Nguyên nhân cốt lõi đến từ chuyển vị kết cấu nền hạ, đặc biệt trong điều kiện thời tiết thay đổi liên tục như tại Việt Nam. Theo kinh nghiệm thi công, hơn 70% vết nứt xuất hiện trong năm đầu liên quan trực tiếp đến nền bê tông và thiết kế khe giãn.

• Nền bê tông bị nứt do co ngót hoặc không đủ cốt thép gia cường.
• Hiện tượng lún cục bộ làm tạo ứng suất kéo lên lớp cao su phía trên.
• Không thiết kế hoặc xử lý khe co giãn khiến nền không có không gian giãn nở.
• Chênh lệch nhiệt độ ngày đêm (5-15°C) gây giãn nở vật liệu liên tục.

Hệ quả dễ nhận thấy trong quá trình sử dụng

Các vết nứt thường xuất hiện sau một thời gian sử dụng, đặc biệt khi nền chịu tải hoặc biến đổi nhiệt độ. Nếu không xử lý sớm, vết nứt sẽ lan rộng và ảnh hưởng toàn bộ kết cấu bề mặt.

• Xuất hiện các vết nứt dài theo phương nền bê tông bên dưới.
• Bề mặt bị tách nhẹ tại vị trí nứt, có thể cảm nhận bằng tay hoặc chân.
• Nước thấm qua vết nứt làm tăng nguy cơ bong tróc và phồng rộp.
• Vết nứt lan rộng theo thời gian, làm giảm tuổi thọ sàn xuống còn 1-2 năm nếu không xử lý.

Cách phòng tránh hiệu quả theo tiêu chuẩn thi công

Để hạn chế nứt, cần xử lý từ giai đoạn nền hạ và thiết kế kết cấu, thay vì chỉ tập trung vào lớp EPDM. Các công trình đạt chuẩn thường kiểm soát cả độ ổn định nền và hệ thống khe giãn để giảm rủi ro xuống dưới 10%.

• Gia cố nền bê tông bằng cốt thép và đảm bảo độ dày tối thiểu 100-120mm.
• Thiết kế khe co giãn theo khoảng cách 4-6m tùy quy mô công trình.
• Xử lý khe giãn bằng vật liệu đàn hồi (sealant PU hoặc cao su chuyên dụng).
• Kiểm tra và xử lý triệt để các vết nứt nền trước khi thi công lớp EPDM.

>>>Xem thêm: Cách xử lý bong tróc sàn EPDM hiệu quả và bền lâu

Kết luận

Thi công sàn cao su EPDM đòi hỏi kiểm soát chặt chẽ từ nền hạ đến vật liệu và điều kiện môi trường, vì phần lớn lỗi đều đến từ quy trình chứ không phải vật liệu. Hiểu đúng nguyên nhân giúp bạn giảm rủi ro, tối ưu chi phí và kéo dài tuổi thọ công trình. Nếu bạn cần tư vấn hoặc thi công chuẩn kỹ thuật, hãy liên hệ Tuấn Việt Sport để được hỗ trợ nhanh chóng và phù hợp với thực tế dự án.
